一、概述

DH-III?型打滑檢測器是我公司在采用速度繼電器的基礎上，改進研制的帶式輸送機失速保護裝置。該裝置的核心器件采用美國430系列微型計算機芯片，是一種技術含量很高，功耗特低的智能檢測器，我公司選用進口的高能量電池供電，能持續2年以上。它能對膠帶機工作過程中膠帶的帶速是否正常進行準確的監控，它比以前使用速度繼電器打滑檢測器更加穩定、可靠。

二、主要用途與使用范圍

本裝置用于檢測帶式輸送機在運行中出現的膠帶與主動滾筒之間的打滑，防止打滑所造成的惡性事故。本檢測器適用于電力、冶金、煤礦、碼頭、建材、化工等行業輸送物料用帶式輸送機。

三、型號含義

四.?主要技術指標

a)檢測速度范圍：?0.5?～?9.9米 /?秒

b)接 點 容 量：? AC220V ? 2A

c)傳感器和膠帶速度誤差：＜0.01%

d)打滑率設定范圍：任意設定

e)重量：檢測器：4.5Kg ?連接板：0.7Kg ?支架：3.58 kg/m?

五.?主要結構特征及安裝尺寸

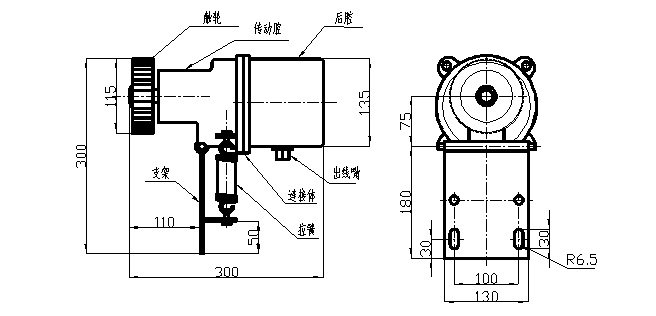

DH-III?型打滑檢測器主要有觸輪、傳動腔、連接體、后腔、支架等組成。

詳見結構圖（1）?

五、安裝方法

1. 本裝置可安裝在膠帶機的任何位置，只要能保證觸輪和膠帶緊密接觸即可。
2. 安裝要保證觸輪軸線和膠帶平行，且運動方向同膠帶運行方向平行。

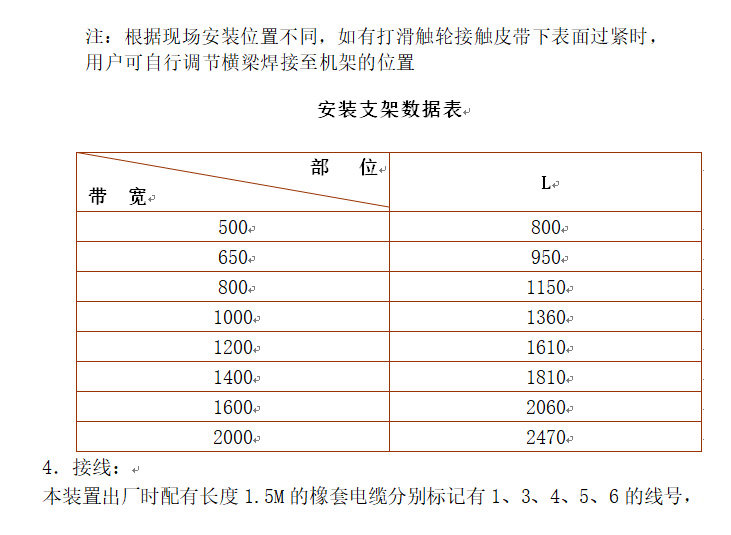

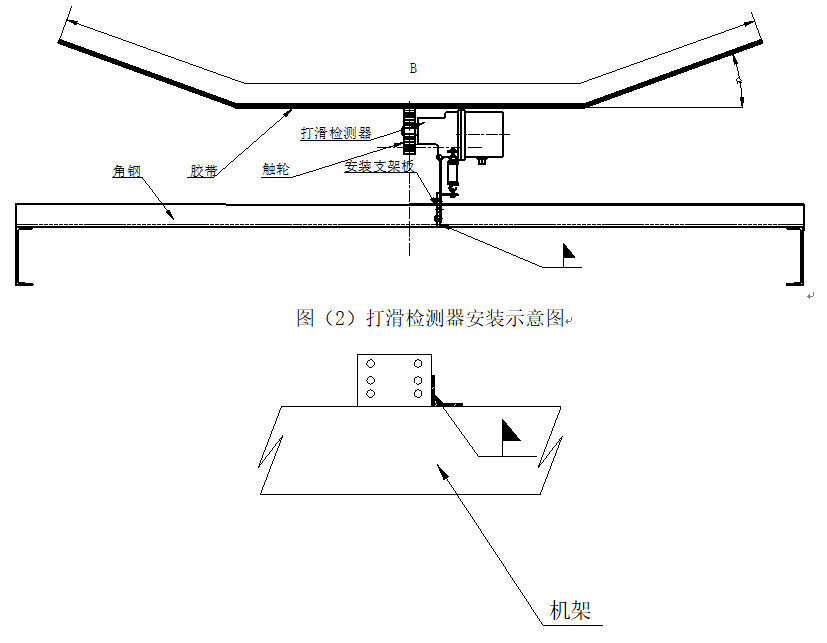

3. 用戶可根據膠帶機尺寸高度配置安裝支架，安裝時保證觸輪和膠帶面在彈性范圍內，即支架和膠帶平面垂直即可。見安裝示意圖（2）、安裝支架見示意圖（3）

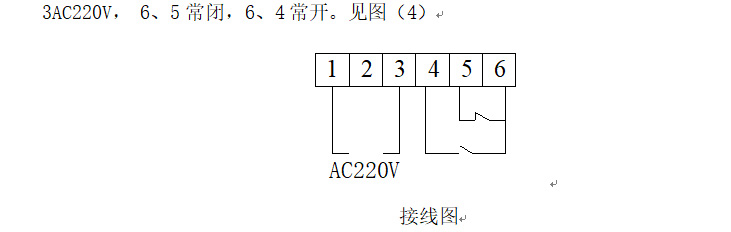

當失速或超速時，經過延時2秒后，繼電器吸合（1-3閉合，2-3斷開）。只要帶速恢復正常，繼電器釋放。適時檢測帶速。

注：為了節能，延長電池壽命，本裝置在停機狀態下，繼電器不吸合（2-3為常閉，1-3為常開），處于節能狀態。直到帶速高于0.2米/秒，才開始檢測帶速。

使用時繼電器接點應接入直流24V以下信號。

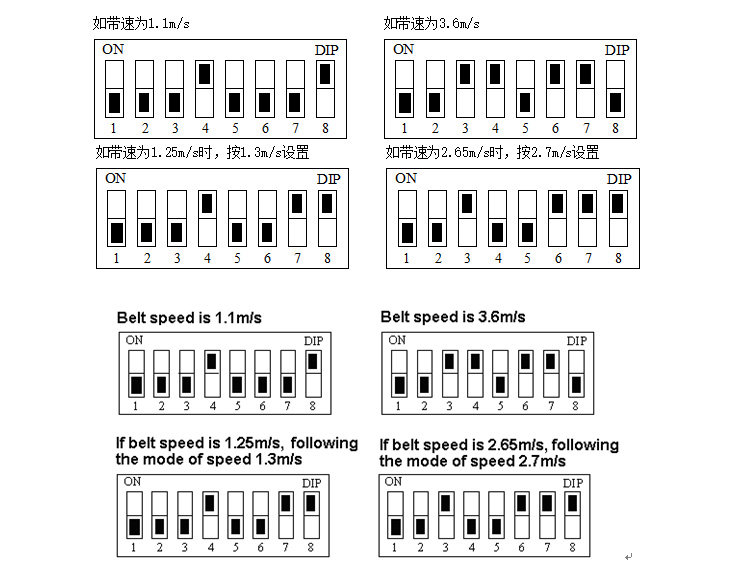

5．?撥碼開關（8421碼）設置方法：

速度撥碼設定：

開關上標有1、2、3、4、5、6、7、8數字，其中1、2、3、4表示額定帶速整數位，5、6、7、8、表示小數位。其中整數部分：第1位表示8，第2位表示4，第3位表示2，第4位表示1；小數部分：第5位表示8，第6位表示4，第7位表示2，第8位表示1。

將相應位置的鍵推到“ON”，該位即生效。

例如：將“3”撥到“ON”時，其他位不動，則表示將額定帶速設為2.0米，這時，當帶速低于2.0×（1-30%）=1.4米時，為失速。

開機延時時間設定：

與速度撥碼設定方法相同。

八、定貨須知

1、定貨時請?zhí)峁┠z帶機的帶速，以便調試。

2、訂購安裝配件時，請注明膠帶的帶寬。

? ?
